CMRD-DAE-550 es una máquina insertadora de cintas para bolsas de papel y enhebradora de cuerdas diseñada para bolsas de papel de lujo, bolsas de regalo y bolsas de compras con enhebrado de cintas o cuerdas.
Para configurar CMRD-DAE-550 con precisión, los compradores deben proporcionar la distancia del orificio de la bolsa, el material de la cinta, el diámetro de la cuerda, el estilo de enhebrado y la salida objetivo. CHAMPION compara estos datos con la muestra de bolsa terminada antes de confirmar el diseño de la máquina.
| Categoría de máquina | Máquina insertadora de cintas para bolsas de papel y enhebradora de cuerdas |
|---|---|
| Modelo/nombre del producto | CMRD-DAE-550 - Máquina enhebradora de hilos de etiquetas inteligente totalmente servo para bolsos |
| Aplicaciones adecuadas para bolsas | bolsas de papel de lujo, bolsas de regalo y bolsas de compras con hilo de cinta o cuerda |
| Proceso de producción principal | posicionamiento de bolsas, alineación de orificios, alimentación de cinta o cuerda, enhebrado y recolección |
| Puntos de confirmación del comprador | distancia del orificio de la bolsa, material de la cinta, diámetro de la cuerda, estilo de enhebrado y salida objetivo |

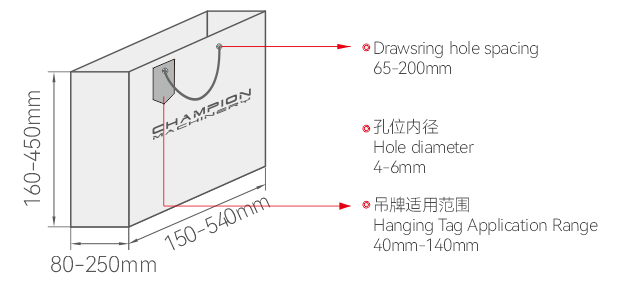

Tamaño de la bolsa

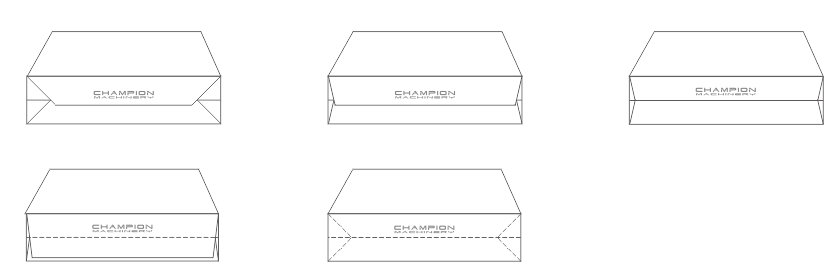

Admite varios estilos de fondo de bolsa

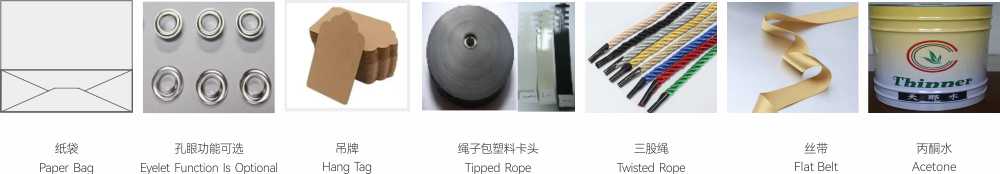

Materia Prima

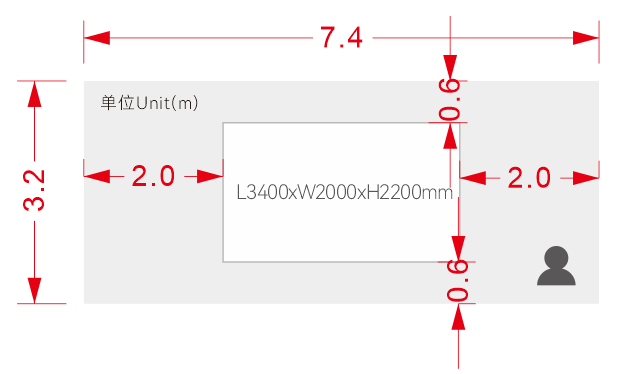

Plano de planta de la máquina
Descripción de la máquina
Esta máquina especializada en enhebrar hilos y etiquetas de bolsas, totalmente servoaccionada, presenta un alto grado de automatización, insertando automáticamente etiquetas e hilos en varios tipos de bolsas. Combinado con un sistema de control inteligente, logra un enhebrado de hilo eficiente y de alta precisión, lo que lo hace adecuado para producciones de gran volumen. La máquina enhebradora de hilos de bolsas completamente automática cuenta con alimentación automática de bolsas, alimentación automática de rejillas colgantes, carga continua de bolsas, instalación de hebillas con ojales, conjunto de cabezal envuelto en plástico, bobinado de hilo, conteo y alarmas automáticas. El tamaño, la altura y el espacio entre orificios de la bolsa son ajustables, lo que ahorra costos directamente y mejora la eficiencia.
Características de la máquina
1. Control de alta precisión: Impulsado por un servomotor, la precisión de posicionamiento alcanza ±0,1 mm, lo que garantiza un enhebrado preciso del hilo.
2. Respuesta rápida: La respuesta dinámica del servosistema es sensible y adaptable a la producción de alta velocidad (por ejemplo, 60-100 bolsas por minuto).
3. Eficiencia energética: el consumo de energía se reduce en más del 30 % en comparación con los accionamientos neumáticos o mecánicos tradicionales.
4. Alimentación automática de clavos: una placa vibratoria o un sistema de alimentación de clavos servoaccionado emite una alarma automáticamente cuando los clavos están agotados.
5. Posicionamiento automático: Un sistema de visión o sensor detecta automáticamente las posiciones de los orificios de las bolsas, adaptándose a diferentes formas de bolsas.
6. Inserción inteligente de etiquetas colgantes: alimenta e inserta etiquetas colgantes automáticamente.
7. Memoria de parámetros: Almacena múltiples especificaciones de productos y las recupera con un solo clic al cambiar de línea de producción, lo que reduce el tiempo de puesta en servicio.
8. Autodiagnóstico de fallas: Monitoreo en tiempo real del estado del equipo, alarmas automáticas y soluciones para anomalías (p. ej., hilo roto, bolsa atascada, etc.).
9. Capacidad de operación continua: Equipado con un proceso integrado de alimentación, enhebrado de hilo y descarga automáticos, lo que reduce la intervención manual.
10. Colaboración hombre-máquina: la interfaz de pantalla táctil fácil de usar admite la gestión basada en datos, incluidas estadísticas de producción y análisis de eficiencia.
11. Funcionamiento con bajo nivel de ruido: el servosistema produce menos de 70 dB de ruido, superando al equipo mecánico tradicional.
12. Sin aceite: el accionamiento totalmente eléctrico elimina la contaminación por niebla de aceite de los sistemas neumáticos, cumpliendo con los requisitos de higiene del envasado de alimentos.
| Tamaño de hoja de papel | |
| Mín. Tamaño de la bolsa | 150x160x(80-100)mm |
| Máx. Tamaño de la bolsa | 540x450x(80-250)mm |
| Grosor de la bolsa | |
| Grosor de la bolsa | 140-300GSM |
| Posición del agujero | |
| Espaciado de los agujeros del cajón | 65-200mm |
| Diámetro del agujero | 4-6mm |
| Corriendo | |
| La velocidad incluye ojos de bombeo. | 50 unidades/min |
| Instalación | |
| Poder | 8.2kw |
| Dimensiones y peso | |
| Tamaño | 3400x2000x2200mm |
| Peso | 2T |
| Longitud de la cadena | |
| Longitud de la cadena | Mín. 200 mm más espacio entre orificios Longitud total 270-580 mm, excluyendo la tensión del cable |
| Rango de aplicación de etiquetas colgantes | 40mm -140mm |

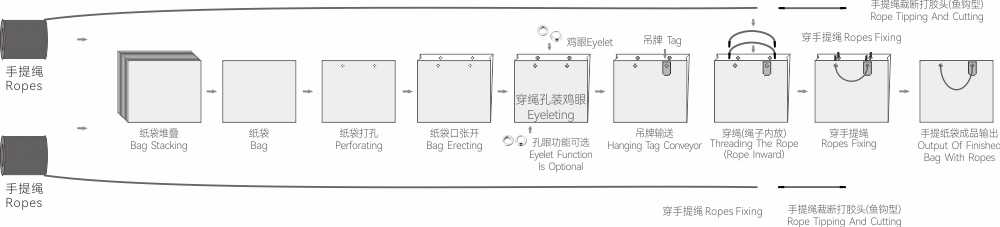

Diagrama de flujo del proceso
1)Apilado de bolsas
2)Transporte de bolsas
3)Perforante
4) Montaje de bolsas
5)Ojales
6)Transportador de etiquetas colgantes
7) Inclinación y corte de cuerdas
8)Enhebrar la cuerda (cuerda hacia adentro)
9)Fijación de cuerdas
10)Salida de la bolsa terminada con cuerdas
CMRD-DAE-550: Envía el ancho y alto de la bolsa, diámetro y espaciado de los orificios, material de la cinta o cuerda, diámetro o ancho, patrón de roscado y producción horaria requerida.
CMRD-DAE-550: Depende de la rigidez del material, diámetro, forma del extremo y patrón de roscado. CHAMPION debe probar muestras representativas antes de confirmar una configuración de múltiples materiales.
