CMRD-550R es una máquina insertadora de cintas para bolsas de papel y enhebradora de cuerdas diseñada para bolsas de papel de lujo, bolsas de regalo y bolsas de compras con enhebrado de cintas o cuerdas.
Para configurar CMRD-550R con precisión, los compradores deben proporcionar la distancia del orificio de la bolsa, el material de la cinta, el diámetro de la cuerda, el estilo de enhebrado y la salida objetivo. CHAMPION compara estos datos con la muestra de bolsa terminada antes de confirmar el diseño de la máquina.
| Categoría de máquina | Máquina insertadora de cintas para bolsas de papel y enhebradora de cuerdas |
|---|---|
| Modelo/nombre del producto | CMRD-550R - Cinta para bolsas de papel con pegamento pegado |
| Aplicaciones adecuadas para bolsas | bolsas de papel de lujo, bolsas de regalo y bolsas de compras con hilo de cinta o cuerda |
| Proceso de producción principal | posicionamiento de bolsas, alineación de orificios, alimentación de cinta o cuerda, enhebrado y recolección |
| Puntos de confirmación del comprador | distancia del orificio de la bolsa, material de la cinta, diámetro de la cuerda, estilo de enhebrado y salida objetivo |
Descripción de la máquina
En respuesta a los problemas en las operaciones manuales de enhebrado de cintas, como la baja eficiencia y las importantes fluctuaciones de calidad, hemos desarrollado y lanzado recientemente una máquina enhebradora de cintas para bolsas de papel. Este equipo integra tres ventajas tecnológicas principales: "control inteligente totalmente automatizado, diseño integrado multifuncional y alineación de nivel milimétrico de alta precisión", lo que establece un sistema de producción totalmente inteligente que cubre todo, desde el manejo de materias primas hasta la salida del producto terminado.
En comparación con los procesos tradicionales, el equipo mejora significativamente la eficiencia de producción. A través de su sistema de posicionamiento automático y tecnología de control de tensión adaptativa, mantiene constantemente una tasa de rendimiento del producto superior al 95%. Su diseño modular admite un cambio rápido entre diferentes especificaciones de producción de bolsas de papel, lo que lo hace perfectamente adecuado para necesidades de personalización personalizadas en campos como el embalaje de lujo y el comercio minorista de alta gama. Esto ayuda a las empresas a reducir costos y mejorar la eficiencia, facilitando un salto de "fabricación" a "fabricación inteligente".
Nota especial: Para extender la vida útil del equipo y garantizar la seguridad del personal, el botón de pausa no debe presionarse con frecuencia durante la producción. En las primeras etapas de producción, la velocidad del equipo se puede reducir y se puede aumentar después de que los trabajadores hayan adquirido competencia en el funcionamiento del equipo para mejorar la eficiencia de la producción.
Procedimientos Operativos Y Asuntos Correspondientes
1. Alimentación: El operador coloca manualmente las bolsas de papel en la cinta transportadora, que automáticamente empuja las bolsas hacia adelante. Las ventosas recogen las bolsas y las colocan en la línea transportadora escalonada. Para evitar afectar el posicionamiento de estaciones posteriores y el procesamiento del producto, el error de ancho del mismo producto se controla dentro de 2 mm y el error de altura dentro de 1 mm.
2. Perforación: La estación de perforación perfora agujeros para la tapa en las posiciones correspondientes de las bolsas de papel. El tamaño del orificio se basa en el molde proporcionado por el cliente (es necesario reemplazar el molde). Las dimensiones fijas del molde deben ser idénticas. El tamaño del agujero debe ser al menos 4,5 mm más ancho que la cuerda en cada lado. La distancia entre el agujero y la apertura de la bolsa es ajustable de 15 a 25 mm. El error de punzonado se controla dentro de ±3 mm.
3. Requisitos de enhebrado de la cuerda: Ancho de la cuerda 15-25 mm; longitud de la cuerda 350-720 mm; material: muestra proporcionada por el cliente; error del producto terminado ±3 mm después del enhebrado (deformación de la cuerda dentro de 2 mm); longitud de unión de la cuerda por lado 15-25 mm; potencia ultrasónica 3,5 KW; el cortador es un consumible y necesita reemplazo; la lengüeta de enhebrado de la cuerda debe reemplazarse manualmente con un tamaño diferente al cambiar a cuerdas de diferentes anchos.
4. Aplicación de pegamento: Después del enhebrado manual de la cuerda, se realiza una segunda aplicación de pegamento en esta estación. El pegamento se aplica en una tira larga sobre la tarjeta de borde para facilitar el posterior plegado y pegado de los bordes. Dado que se utiliza el mismo cabezal de pistola rociadora giratoria, la profundidad del pegamento es la misma que la de la primera aplicación. Habrá una pequeña sección del lado interior de la bolsa de papel que no está pegada, aproximadamente a 15 mm-20 mm del borde.
5. Plegado Manual del Borde: El trabajador pliega el borde encolado hacia el interior y lo preprensa manualmente para facilitar el prensado posterior. Para la seguridad de la producción, este proceso también está equipado con un botón de pausa o un interruptor de pie para garantizar la seguridad del operador.
6. Compactación: La cinta y los rodillos compactan las bolsas de papel dobladas e invertidas del proceso anterior, haciendo que el pegamento se adhiera con mayor firmeza.
7. Descarga: La cinta transportadora de descarga transporta las bolsas de papel para su recolección manual. Puede transportarlos individualmente o por conteo y lotes.

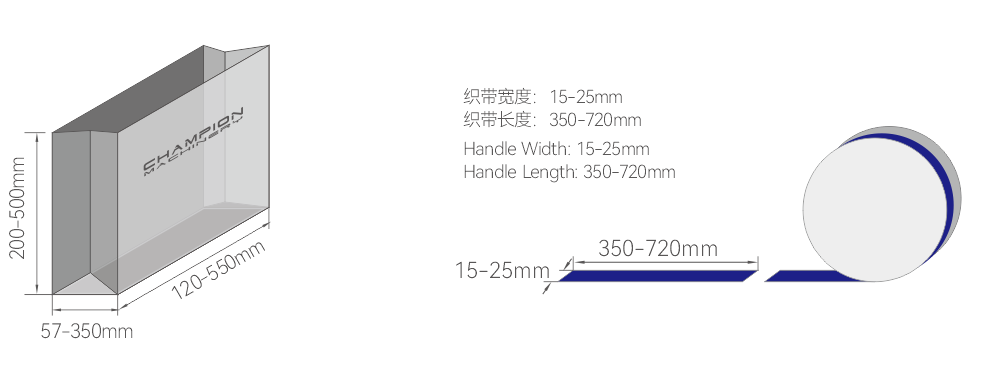

Rango de tamaños de cinta y bolsa de papel
Estilo de punzonado con cabezal de bolsa

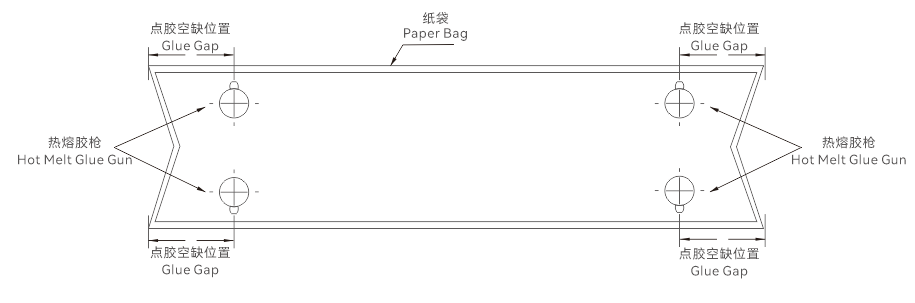

Diagrama de dispensación
| Tamaño de la bolsa de papel | |
| Ancho de la bolsa de papel | 120-550 mm |
| Longitud de la bolsa de papel | 200-500 mm |
| Refuerzo para bolsa de papel | 35-66 mm |
| Posición del agujero | |
| Posición del orificio a dimensión de un solo lado de la cuerda) | ≥4.5 mm |
| Posición del orificio al tamaño de apertura de la bolsa | 15-25 mm |
| Cuerda | |
| Rango de ancho de cuerda | 15-25 mm |
| Rango de longitud de cuerda | 350-720 mm |
| Dimensión de un solo lado de la longitud de unión de la cuerda | 15-25 mm |
| Corriendo | |
| Velocidad | 0-15 unidades/min |

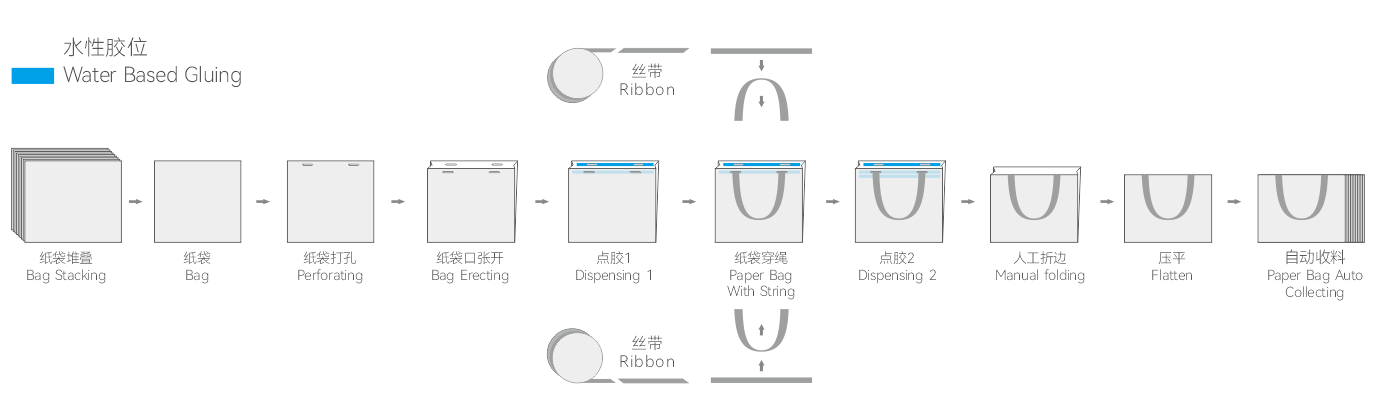

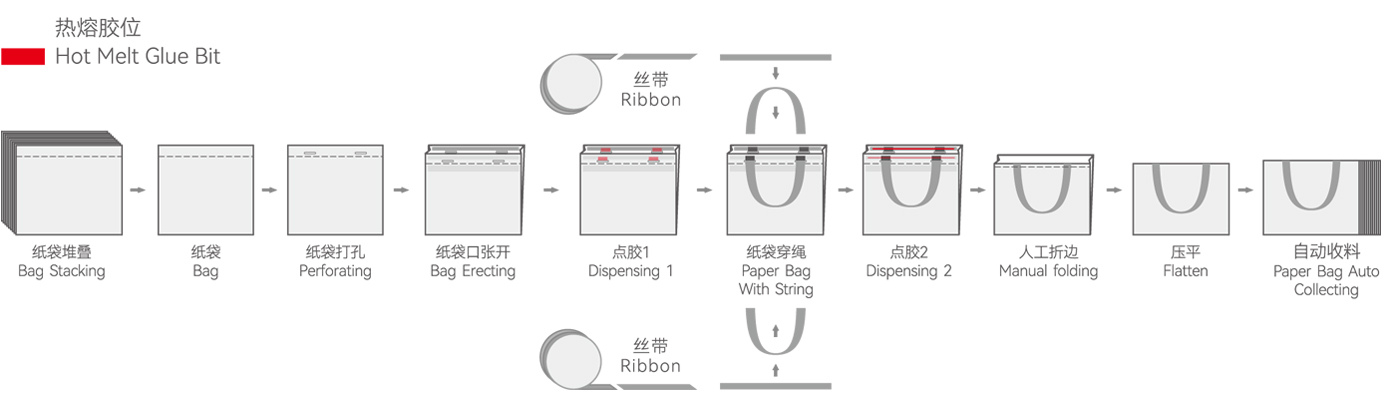

1）Apilado de bolsas
2）Bolsa
3）Perforante
4）Montaje de bolsas
5）Dispensación 1
6）Bolsa de papel con hilo
7）Dispensación 2
8）Plegado manual
9）Aplanar
10）Recolección automática de bolsas de papel
CMRD-550R: Envíe el ancho y alto de la bolsa, diámetro y espaciado de los orificios, material de la cinta o cuerda, diámetro o ancho, patrón de enhebrado y producción horaria requerida.
CMRD-550R: Depende de la rigidez del material, diámetro, forma del extremo y patrón de roscado. CHAMPION debe probar muestras representativas antes de confirmar una configuración de múltiples materiales.
