CMTF-1200AT /1400AT es una línea de producción de bolsas de papel de lujo alimentadas por hojas diseñada para bolsas de compras de lujo, bolsas de boutique, bolsas de regalo y bolsas de embalaje premium.
Para configurar CMTF-1200AT /1400AT con precisión, los compradores deben proporcionar el tamaño de la hoja, la tarjeta superior, la tarjeta inferior, el proceso de cinta o asa y una muestra de la bolsa terminada. CHAMPION compara estos datos con la muestra de bolsa terminada antes de confirmar el diseño de la máquina.
| Categoría de máquina | Línea de producción de bolsas de papel de lujo alimentadas por hojas |
|---|---|
| Modelo/nombre del producto | CMTF-1200AT /1400AT - Máquina formadora automática de tubos para bolsas de papel con alimentación de hojas-CMTF-1200AT /1400AT |
| Aplicaciones adecuadas para bolsas | bolsas de compras de lujo, bolsas boutique, bolsas de regalo y bolsas de embalaje premium |
| Proceso de producción principal | alimentación de hojas, formación de tubos, inserción de tarjetas superiores, colocación de tarjetas inferiores y pegado de precisión |
| Puntos de confirmación del comprador | tamaño de hoja, tarjeta superior, tarjeta inferior, proceso de cinta o asa y muestra de bolsa terminada |

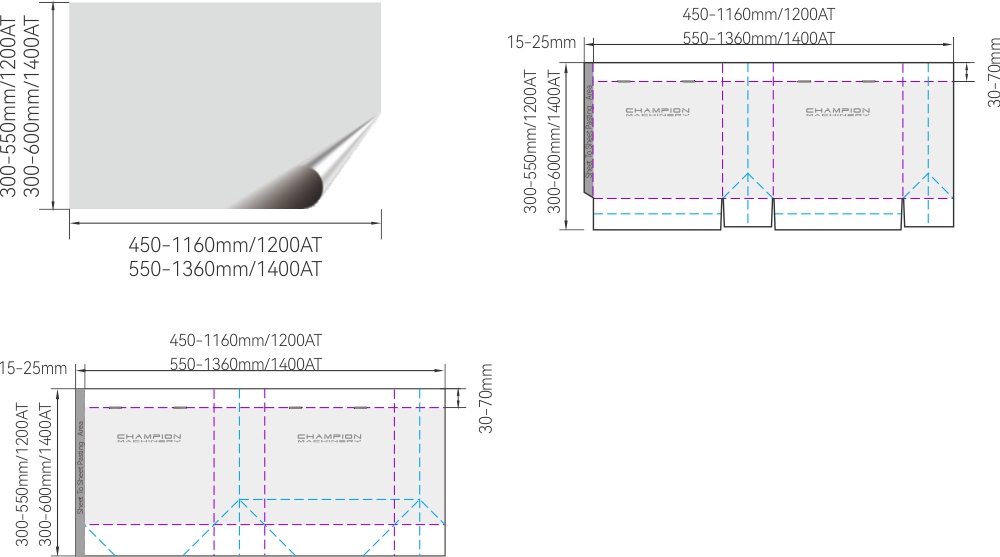

Tamaño del papel

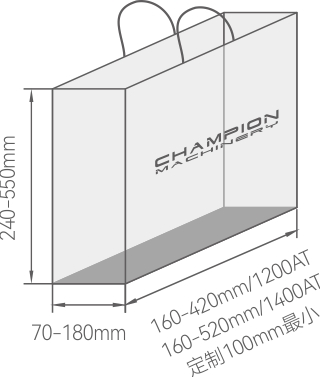

Tamaño de la bolsa

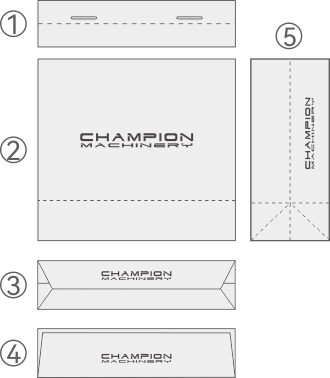

①Posición encima de la línea de plegado superior
②Posición debajo de la línea de plegado superior
③Cartón superior pegado 4 piezas del mismo tamaño
④Cartón superior pegado 4 piezas de diferentes tamaños
⑤Cuerpo de bolsa de papel
Descripción de la máquina
El dispositivo es un formador automático de tubos de bolsas de papel de una sola hoja, una máquina de producción altamente eficiente y automatizada diseñada específicamente para cumplir con los requisitos de fabricación de la formación de tubos de bolsas de papel. Con su amplia gama de aplicaciones en industrias como artículos de lujo, indumentaria, regalos y bolsas de papel para compras, la máquina demuestra una gran adaptabilidad al mercado.
Al incorporar tecnología de formación de bolsas de papel de alta eficiencia, procesos de fabricación de alta velocidad y precisión, y un sistema de control inteligente, reduce efectivamente los costos de producción, mejora la eficiencia operativa y optimiza la calidad del producto. Su concepto de diseño modular permite una adaptación flexible a diversas necesidades de producción. Además, sus características respetuosas con el medio ambiente se alinean con la tendencia actual de fabricación ecológica, lo que la convierte en la opción ideal para actualizar los equipos tradicionales de producción de bolsas de papel.
Diagrama de flujo del proceso
1. Tecnología de conformado: Utilizando tecnología de conformado patentada, este equipo garantiza dimensiones precisas de las bolsas de papel y un excelente conformado.
2. Automatización eficiente: El equipo logra una formación de tubos de bolsas de papel totalmente automatizada, completando todo el proceso de producción desde las materias primas hasta los tubos terminados en una sola pasada. Esto incluye el plegado automático de la parte superior de las bolsas, la formación de tubos y el plisado con una mínima intervención humana.
3. Control inteligente: El circuito de control principal utiliza una microcomputadora de un solo chip importada, una interfaz hombre-máquina y control de frecuencia variable. La parametrización es rápida y sencilla, y el funcionamiento es centralizado e intuitivo, logrando un funcionamiento totalmente automático y fácil de usar. El autodiagnóstico de fallas digital proporciona un diagnóstico de fallas claro de un vistazo, lo que facilita un mantenimiento y ajustes rápidos y sencillos.
4. Costos laborales reducidos: Con un alto grado de automatización, todo el proceso de producción puede ser completado por una sola persona, eliminando de 3 a 5 costos laborales y pasos de manipulación intermedios. Fácil de aprender, ahorra costes laborales y ofrece una experiencia más fácil de usar.
5. Durabilidad y fácil mantenimiento: El diseño de doble frecuencia presenta una estructura mecánica simple, desgaste mínimo, fácil mantenimiento y una larga vida útil.
6. Componentes clave: Toda la máquina utiliza componentes de marcas reconocidas, como el sistema de control de servo dual alemán Rexroth, PLC Siemens y convertidor de frecuencia, lo que garantiza un rendimiento estable, alta eficiencia y durabilidad.
7. Materiales respetuosos con el medio ambiente: El proceso de unión utiliza principalmente adhesivos termofusibles y a base de agua respetuosos con el medio ambiente, que cumplen con los estándares de seguridad de embalaje de alimentos. La estructura de la máquina es fácil de limpiar y mantener, reduciendo la generación de residuos.
8. Compatibilidad de materiales: Admite una variedad de materiales de papel (120-350 g/m²), incluido papel kraft, cartón blanco y papel estucado.
| Modelo | 1200AT | 1400AT | |
| Tamaño de hoja de papel | Ancho de hoja de papel | 450-1160mm | 550-1360mm |
| Longitud de la hoja de papel | 300-550mm | 300-400mm | |
| Tamaño del tubo de la bolsa de papel | Profundidad de la carpeta superior de la bolsa de papel | 30-70mm | 30-70mm |
| Ancho del tubo de la bolsa de papel | 160-420mm | 160-520mm | |
| Longitud del tubo de la bolsa de papel | 240-550mm | 240-550mm | |
| Refuerzo para bolsa de papel | 70-180mm | 70-180mm | |
| Hoja Papel Pegamento Lado | 15-25mm | 15-25mm | |
| Material de papel, pegamento y mango adecuados | Papel Kraft | 120-350gsm | 120-350gsm |
| Costo Papel / Laminado | 157-250 gsm | 157-250 gsm | |
| Papel de pizarra blanca | 157-300gsm | 157-300gsm | |
| Papel cartón gris | 157-300gsm | 157-300gsm | |
| Pegamento | Opción de pegamento termofusible pegamento a base de agua | Opción de pegamento termofusible pegamento a base de agua | |
| Manejar | Asa de papel plana, asa de papel retorcida, borde con asa de cuerda o cinta, cintas de algodón con pegamento superior para presionar cartón en una bolsa de papel de lujo | Asa de papel plana, asa de papel retorcida, borde con asa de cuerda o cinta, cintas de algodón con pegamento superior para presionar cartón en una bolsa de papel de lujo | |
| Corriendo | Velocidad | 0-70 unidades/min | 0-70 unidades/min |
| Voltaje | 380/220V 50/60HZ trifásico | 380/220V 50/60HZ trifásico | |
| Potencia de producción | 15KW | 15KW | |

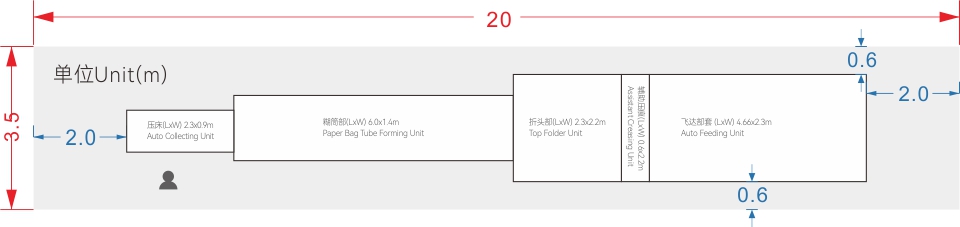

| Tamaño y peso de la máquina | Tamaño | 16 × 2.5 × 1.9M | 16 × 2.5 × 1.9M |
| Peso | 11000kg | 11000kg | |
| Instalación | Suministro de energía total | 35KW | 35KW |
| Aire comprimido / Capacidad | 6bar | 6bar | |
| Capacidad del tanque de aire | 15m³/h | 15m³/h |

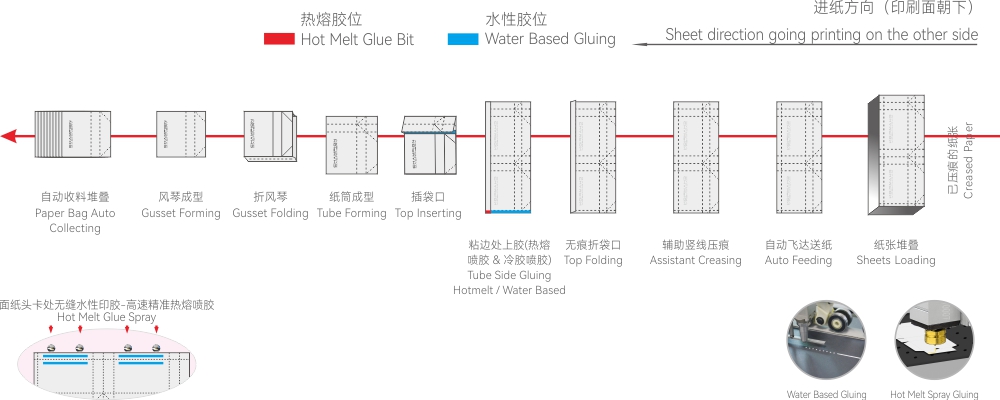

Diagrama de flujo del proceso
1)Carga de hojas
2)Alimentación automática
3) Asistente de plegado
4)Plegado superior
5)Pegado lateral de tubos Hotmelt / Base agua
6)Inserción superior
7)Formación de tubos
8) Plegado de escudete
9) Formación de escudete
10)Recolección automática de bolsas de papel
CMTF-1200AT /1400AT: Proporcione las dimensiones de la hoja plana y de la bolsa terminada, el papel GSM, la referencia de impresión, los tamaños de la tarjeta superior e inferior, el diseño del asa o la cinta, los requisitos de pegamento y la salida objetivo.
CMTF-1200AT /1400AT: La producción con alimentación de hojas es adecuada para papel impreso de primera calidad, registro preciso, tarjetas superiores e inferiores reforzadas y procesos de acabado que requieren un posicionamiento controlado.
